Membangun VOIP menggunakan Server Trixbox

Assalamuallaikum Warahmatullahi Wabarakatuh.

السَّلاَمُ عَلَيْكُمْ وَرَحْمَةُ اللهِ وَبَرَكَاتُهُ

Selamat siang, pada kesempatan kali ini saya akan sharing tentang Membangun VOIP menggunakan Server Trixbox. Bisa telepon gratis lagi nih hehehe asal ada paket data internetnya yaaa...

Apasih Trixbox ?

Trixbox adalah sebuah VOIP server yang dibuat menjadi satu dengan system operasi, yaitu Linux CentOS. Trixbox bersifat open source yang artinya setiap orang dapat mengetahui source code programnya dan memperolehnya secara gratis. Nah jadi Server Trixbox berbeda ya dengan Server Axon, karena Trixbox berbentuk OS (Operating System) untuk melakukan konfigurasi IP Address dan yang lainnya sedangkan Server Axon berbentuk aplikasi.

Sudah ga sabar mau teleponan ? yaudah yuk langsung Konfigurasi Trixboxnya.

A.Konfigurasi Server Trixbox

 Gambar 1

1.) Pertama install OS Trixbox nya terlebih dahulu, disini Saya menginstall Trixboxnya menggunakan mesin Virtual, yaitu VirtualBox. Caranya mudah, cukup masukkan CD ISO nya, setelah itu masuk settingan Keyboard, pada settingan Keyboard pilih US atau terserah dan sesuai kebutuhan Anda.

 Gambar 2

2.) Kemudian pilih Zona Waktu sesuai dengan daerah Anda.

 Gambar 3

3.) Kemudian buatlah password root, pastikan passwordnya jangan sampai ada yang tau ya, hehe. Setelah itu pilih OK.

 Gambar 4

4.) Proses pengecekan Packet yang akan di install.

 Gambar 5

5.) Memulai proses installasi.

 Gambar 6

6.) Proses installasi sedang berlangsung. Tunggu hingga proses installasi selesai. Jika sudah selesai installasinya jangan lupa Unmount CD nya agar tidak terjadi menginstall berulang - ulang.

 Gambar 7

7.) Booting Trixbox.

 Gambar 8

8.) Login menggunakan root. Passwordnya menggunakan password yang telah dibuat tadi.

 Gambar 9

9.) Untuk pertolongan masukkan perintah help-trixbox , dan system-config-network digunakan untuk mengkonfigurasi ethernet interfaces.

 Gambar 10

10.) Untuk mengkonfigurasi IP Addressnya silahkan masukkan perintah system-config-network.

 Gambar 11

11.) Pilih Interfaces mana yang digunakan.

 Gambar 12

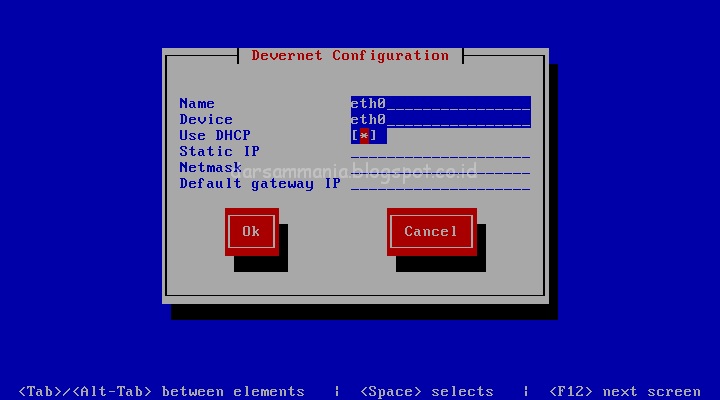

12.) Karena kita ingin mengkonfigurasi IP Address secara manual, maka hilangkan tanda bintang pada Use DHCP.

 Gambar 13

13.) Masukkan IP Address, Netmask, dan Default gateway yang akan digunakan.

 Gambar 14

14.) Jika IP Address belum terdaftar coba menggunakan perintah ifconfig interfaces apa yang digunakan lalu IP Address yang akan digunakan (contoh ifconfig eth0 172.16.11.221). Kemudian untuk melihat apakah IP Address sudah terdaftar masukkan perintah ifconfig.

 Gambar 15

15.) Selanjutnya masuk ke browser dan lakukan konfigurasi Trixboxnya. Caranya buka browser kemudian masukkan IP Address Servernya (contoh 172.16.11.221) atau bisa langsung mengikuti seperti gambar diatas. Setelah itu muncul tampilan diatas kemudian pilih Switch pada bagian kanan atas.

 Gambar 16

16.) Lalu lakukan Login dengan User = maint dan Password = password, untuk merubah password menjadi maint, masuk ke CLI Server dan masukkan perintah psswd-maint.

Gambar 17

17.) Setelah Login selanjutnya masuk ke Menu PBX --> PBX Settings.

 Gambar 18

18.) Setelah itu pilih dan klik Extensions di yang berada di sebelah kiri.

 Gambar 19

19.) Kemudian pilih Add Extension --> Device (Generic SIP Device) --> Submit.

 Gambar 20

20.) Kemudian buat User 1 nya. Disini saya menggunakan

User Extension --> 111

Display Name --> Sujono

Secret (password) --> 111

Setelah itu Submit.

 Gambar 21

21.) Setelah itu buat User 2 nya. Disini saya menggunakan

User Extension ---> 222

Display Name --> Badrodin

Secret (password) --> 222

Setelah itu Submit.

 Gambar 22

22.) Maka setelah itu akan muncul Extensions yang telah dibuat tadi.

 Gambar 23

23.) Kemudian pilih Apply Configuration Changes.

Gambar 24

24.) Setelah itu pilih Continue with record.

Konfigurasi Client 1

 Gambar 25

25.) Jika sudah melakukan Konfigurasi pada Server, selanjutnya lakukan Konfigurasi pada Clientnya. Disini Saya menggunakan X - Lite untuk Client 1 nya. Pertama buka X - Lite --> Softphone --> Account Settings.

 Gambar 26

26.) Kemudian buat Account Client 1 nya sesuai dengan data yang dibuat di Server tadi.

Account name : Sujono

User ID : 111

Domain : 172.16.2.221 (IP Server)

Password : 111

Display name : Sujono

Gambar 27

27.) Account Sujono sudah tersedia.

Konfigurasi Client 2

 Gambar 28

29.) Selanjutnya buat Account Client 2 nya. Disini Saya menggunakan Zoipper untuk Client 2 nya. Pertama buka Zoipper --> Settings --> Create a new account.

 Gambar 29

30.) Setelah itu pada Account type pilih SIP.

 Gambar 30

31.) Kemudian buat Account Client 2 nya sesuai dengan data yang dibuat di Server tadi.

user /user@host : 222

Password : 222

Domain / Outbound proxy : 172.16.11.221 (IP Server)

 Gambar 31

32.) Buat Account name, buat sesuai dengan keinginan Anda.

Gambar 32

33.) Akun berhasil dibuat.

Pengujian

 Gambar 33

34.) Setelah itu coba lakukan pengujian, coba lakukan panggilan dari Client1 ke CLient2. Jika ada panggilan masuk maka akan seperti gambar diatas.

Gambar 34

35.) Jika panggilan dari Client1 ke Client2 berhasil. Selanjutnya coba akukan panggilan dari Client2 ke Client1. JIka berhasil maka akan seperti gambar diatas.

Nah gimana ? gampang bukan ? Menurut saya menggunakan Trixbox lebih mudah daripada menggunakan Axon.

Sekiann dari Saya, mohon maaf bila banyak kekurangan.

Terima Kasih. Semoga Bermanfaat.
